Mis à jour en octobre 2026 par F. Mermer, ingénieur structure génie civil, spécialisation CHEBAP (CHEC), France Ingénieurs.
La détection d'armatures avant carottage consiste à scanner le béton pour repérer les fers et les gaines avant de le percer. Elle permet de placer chaque trou là où il ne coupe ni une armature utile, ni un câble électrique. Dans un bâtiment sans plans, c'est la seule façon de savoir ce que contient le mur avant que la carotteuse ne le découvre.
En effet, un mur de sous-sol en béton est presque toujours porteur, et souvent enterré d'un côté. Si vous avez un doute sur le rôle d'un mur, lisez d'abord comment savoir si un mur est porteur. Ici, on explique comment se déroule la détection, ce qu'elle voit et ce qu'elle ne voit pas.
L'essentiel en 30 secondes
- Un carottage peut couper une armature ou toucher une gaine cachée dans le béton.
- La détection se fait sur place, avec un scanner de béton, avant tout percement.
- Chaque emplacement validé est marqué directement sur le mur.
- Le scan a une profondeur de lecture limitée : au-delà, il ne garantit rien.
Pourquoi faire une détection d'armatures avant carottage ?
En effet, une carotteuse découpe tout ce qu'elle rencontre. Elle ne fait pas la différence entre le béton, un fer et une gaine. Le repérage sert donc à éviter trois problèmes.
1Couper une armature utile
Dans un mur ou une dalle en béton armé, les fers reprennent les efforts. Une barre coupée près d'un appui, d'un angle ou d'une ouverture affaiblit l'ouvrage à cet endroit. Ensuite, le fer mis à nu peut rouiller si la traversée n'est pas protégée.
2Toucher un réseau caché
Les murs de sous-sol cachent souvent des gaines électriques ou des tuyaux. Or, percer une gaine sous tension met en danger l'opérateur et coupe l'alimentation d'une partie du bâtiment.
3Bloquer ou abîmer la carotteuse
Par ailleurs, une couronne qui tombe sur un fer épais ralentit, chauffe ou se bloque. Le carotteur perd du temps, et le trou peut finir décalé.
Comment se déroule une détection d'armatures avant carottage
La méthode est simple. Elle demande cependant de la rigueur, zone par zone.
1Repérer les emplacements prévus
D'abord, l'entreprise ou le maître d'ouvrage indique où les trous doivent passer. On relève aussi ce qui se voit autour : angles, poutres, ouvertures, gaines apparentes.
2Scanner la zone
Ensuite, on passe le scanner sur le mur dans les deux sens, autour de chaque emplacement. Il affiche les signaux rencontrés et leur profondeur approximative.
3Interpréter les signaux
D'abord, un signal régulier, à intervalle constant, évoque un quadrillage de fers. De plus, un signal isolé ou continu peut être une gaine ou un tuyau. Dans le doute, on décale donc le trou plutôt que de parier.
4Marquer le mur

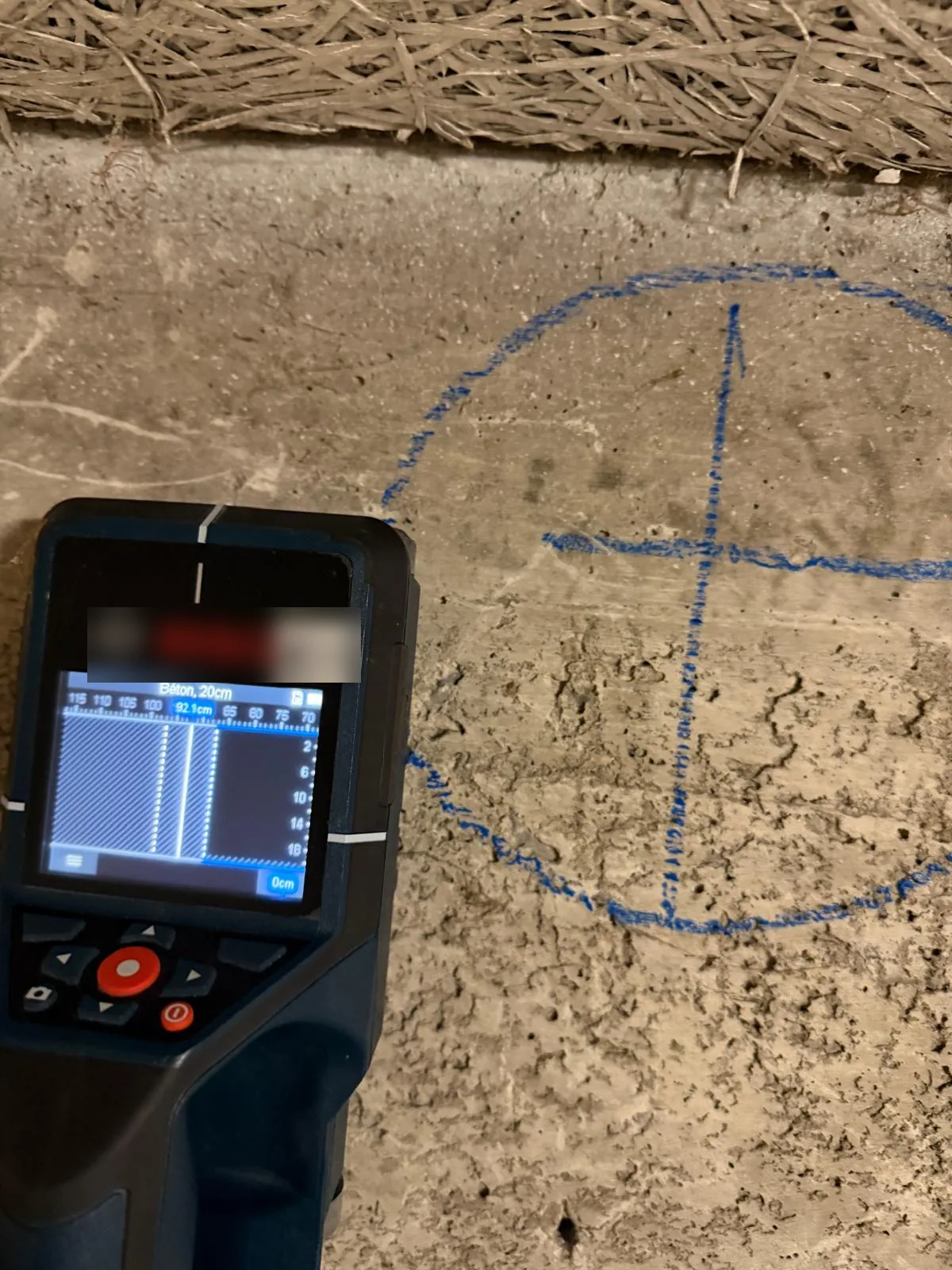

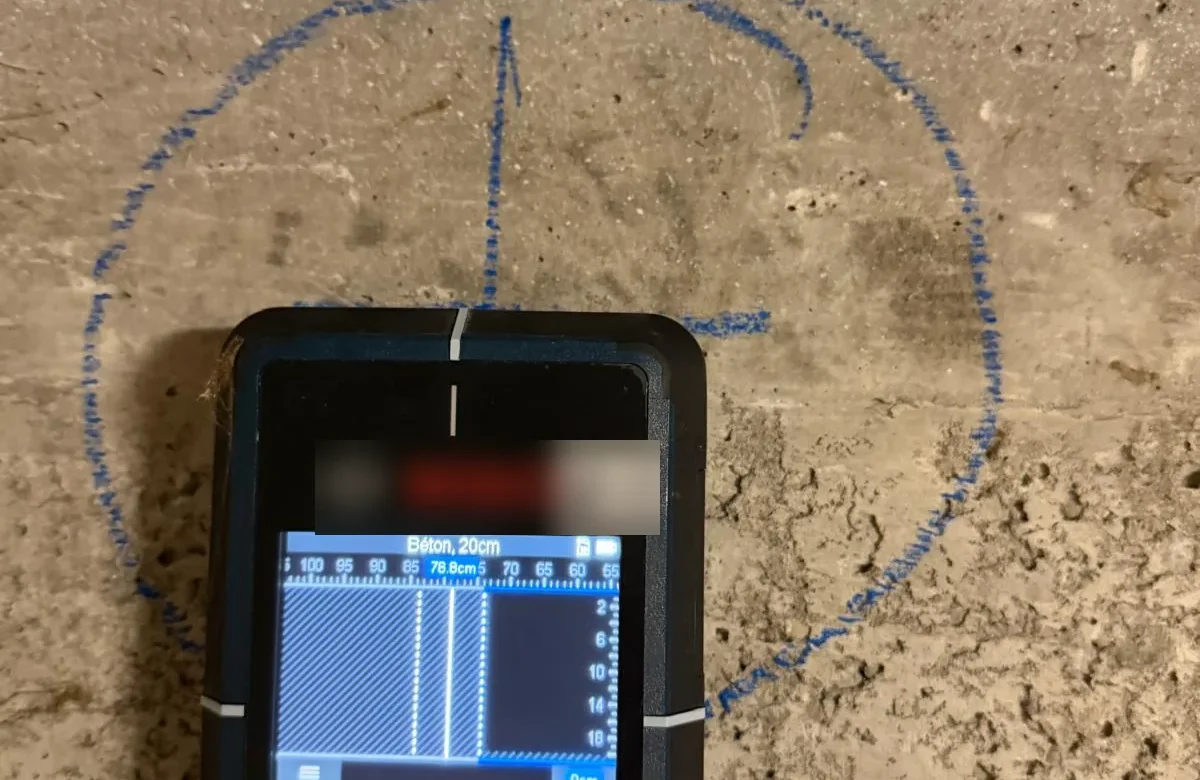

Enfin, on trace l'emplacement validé sur le béton, avec un cercle et des axes. Ainsi, le carotteur perce exactement là, sans improviser.
Ensuite, le compte rendu de la détection d'armatures avant carottage reprend chaque zone, avec une photo du marquage et les remarques utiles au carotteur. Cette mission de repérage fait partie de nos diagnostics de structure sur place.
Détection d'armatures : ce que le scanner voit, et ce qu'il ne voit pas
Un scanner de béton est fiable dans ses limites. Il faut donc les connaître pour ne pas lui faire dire plus qu'il ne dit.
1Une profondeur de lecture limitée
En effet, le scanner lit depuis la face où il est posé, jusqu'à une certaine profondeur. Au-delà, la zone n'est donc pas contrôlée. Si le mur est plus épais, l'autre face reste inconnue.
2Un signal n'est pas toujours identifié
L'appareil signale qu'il y a quelque chose. En revanche, il ne dit pas toujours s'il s'agit d'un fer, d'une gaine ou d'un tuyau. C'est l'ingénieur qui interprète, en croisant avec ce qu'il voit autour.
3Les plans restent la meilleure source
Quand des plans de ferraillage existent, ils complètent le scan. Toutefois, dans beaucoup de bâtiments anciens, il n'y en a plus. Le scan devient alors la seule information disponible.
Tableau de décision avant carottage
| Situation | Ce qu'on vérifie | Vigilance |
|---|---|---|
| Aucun signal dans la zone | Profondeur lue, marquage du trou | Faible |
| Signal régulier (fers) | Place libre entre deux barres | Moyenne |
| Signal isolé ou continu | Gaine ou tuyau probable, trou décalé | Élevée |
| Trou impossible sans couper un fer | Rôle de l'élément, calcul, renfort | Élevée |
| Mur enterré traversé | Étanchéité de la traversée | Moyenne |
À ne pas faire
- carotter un mur de sous-sol sans repérage, surtout sans plans ;
- déplacer un trou après le marquage sans refaire la détection ;
- considérer comme vide une zone située au-delà de la profondeur lue ;
- couper un fer « parce qu'il n'y en a qu'un » sans avis d'ingénieur ;
- percer près d'un angle, d'une poutre ou d'un appui sans vérification.
Que faire si le trou doit couper une armature ?
Parfois, le trou ne peut pas être déplacé. En effet, le passage du réseau impose sa position, ou les fers sont trop serrés. Dans ce cas, la question change : ce n'est plus un repérage, c'est une vérification de structure.
L'ingénieur regarde alors le rôle de l'élément percé, l'effort repris par les fers coupés et la position du trou. La vérification d'un élément en béton armé se fait selon l'Eurocode 2 (NF EN 1992-1-1). Selon le résultat, le trou est accepté tel quel, déplacé, ou accompagné d'un renfort. Pour un ouvrage en béton armé à reprendre, voyez notre étude béton armé.
De même, un mur enterré traversé de part en part doit rester étanche. Par ailleurs, le choix du système de traversée revient à l'entreprise. Il doit être prévu avant le carottage, pas après la première infiltration.
Cas réel : carottages en sous-sol à Saverne
Le contexte
En octobre 2026, nous sommes intervenus dans les sous-sols de plusieurs bâtiments à Saverne. Des carottages étaient prévus dans les murs, pour faire sortir à l'extérieur les réseaux du chauffage urbain. De plus, aucun plan de structure n'était disponible avant notre intervention.
La mission

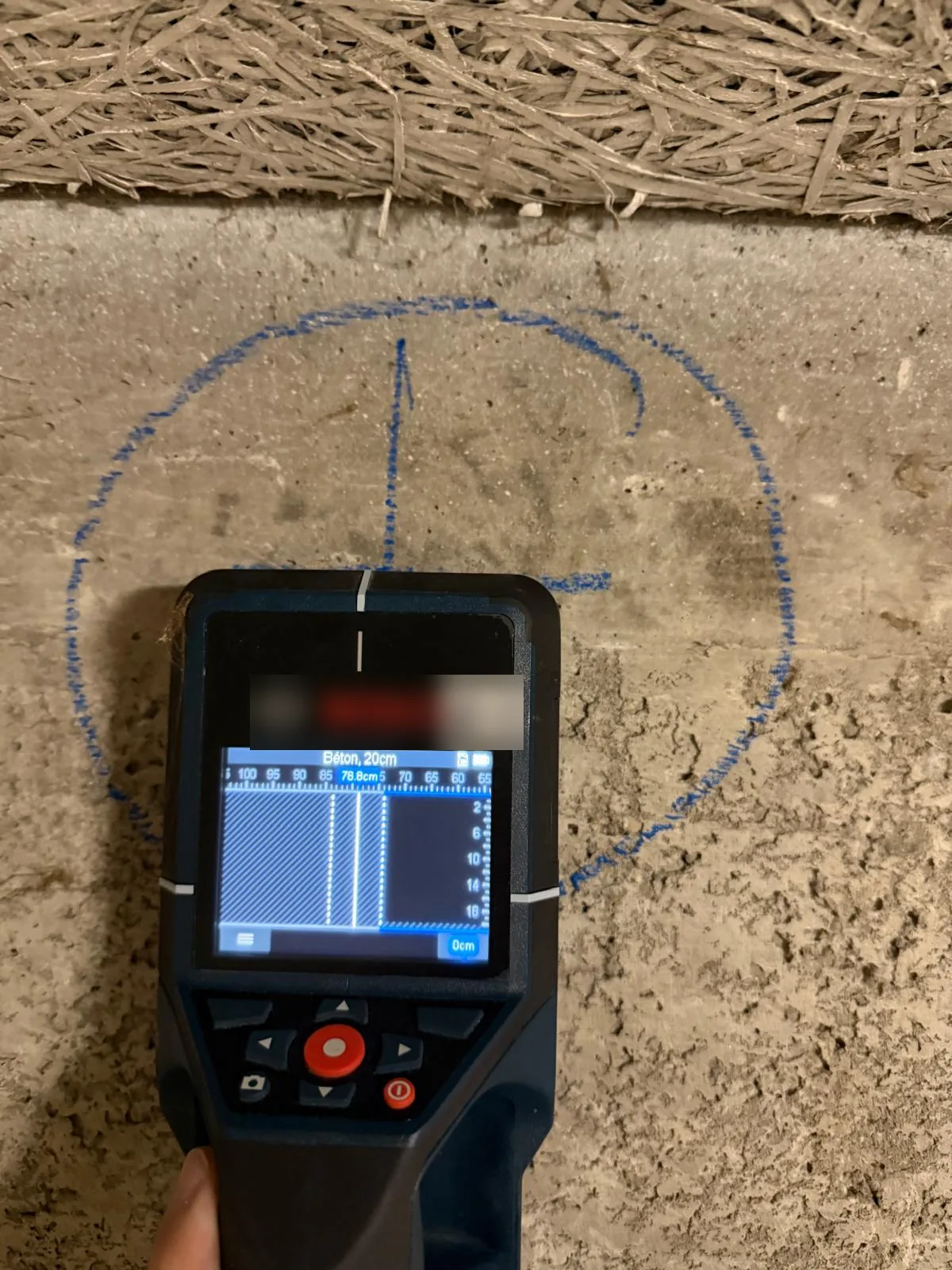

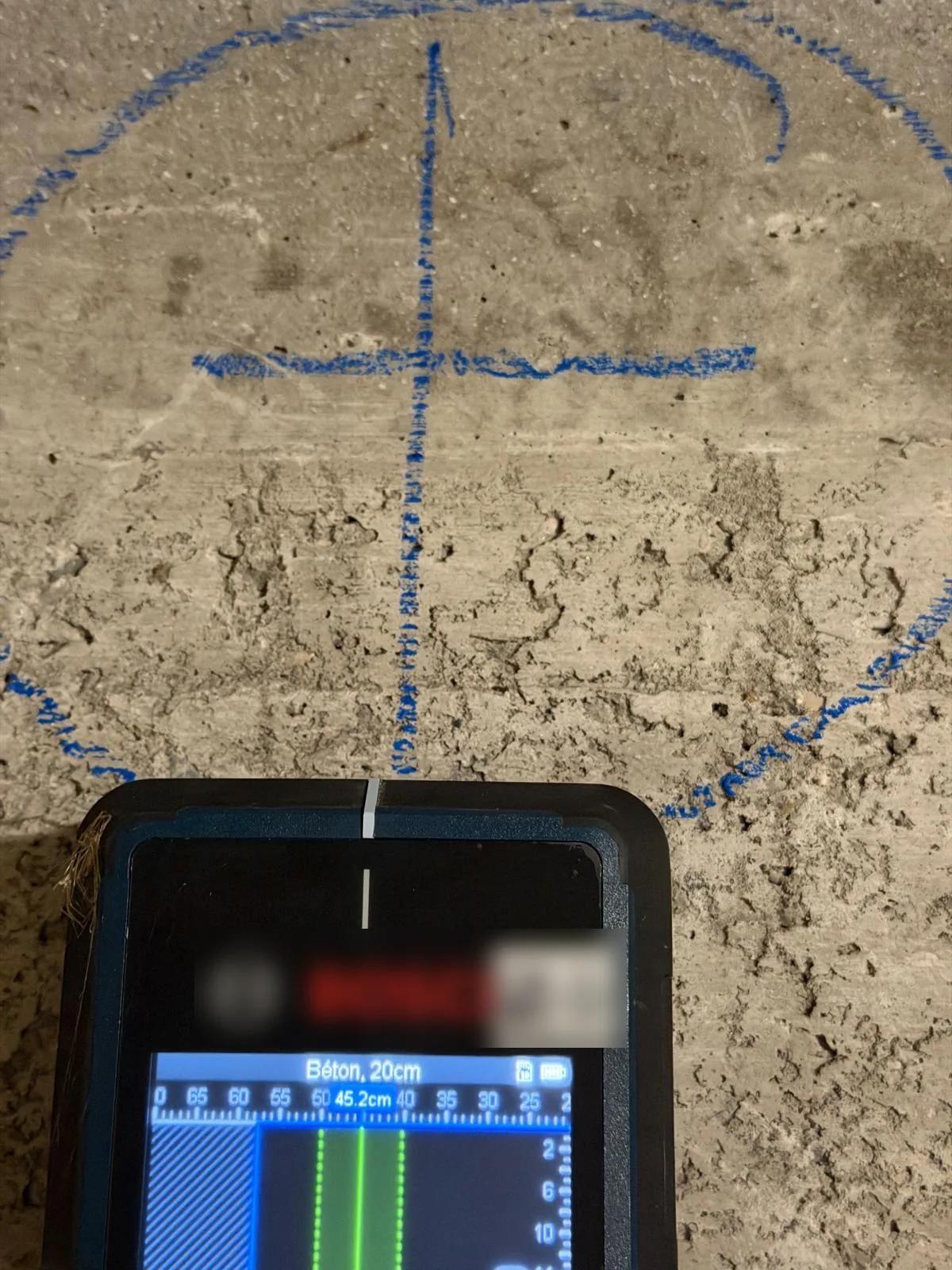

Nous avons scanné six zones, une par emplacement de traversée, jusqu'à 25 cm de profondeur. Ensuite, chaque emplacement validé a été marqué au mur, puis repris en photo dans le compte rendu.
Le résultat
Aux emplacements prévus, les signaux montraient globalement l'absence d'armatures sur la profondeur lue. En revanche, certains signaux laissaient supposer des gaines électriques locales dans les murs. Nous l'avons signalé, pour que le carotteur en tienne compte au moment de percer.
Une détection d'armatures avant carottage se commande souvent par l'entreprise de travaux, mais aussi par un syndic ou un propriétaire. Si vous ne savez pas à qui vous adresser, lisez qui contacter en premier, bureau d'études ou entreprise.
Un carottage à faire dans du béton ?
Indiquez-nous le nombre de trous, leur position et le type de mur. Nous vous dirons si une détection est utile avant de percer.
Ou par e-mail : contact@france-ingenieurs.com
Questions fréquentes sur la détection avant carottage
1Faut-il des plans pour faire une détection avant carottage ?
Non. La détection se fait directement sur le mur, avec ou sans plans. Quand des plans de ferraillage existent, ils aident à interpréter les signaux. Sans plans, le scan devient la seule information disponible sur le contenu du béton.
2Le scanner détecte-t-il aussi les câbles et les tuyaux ?
Il peut les signaler, mais il ne les identifie pas toujours avec certitude. Un signal isolé ou continu évoque souvent une gaine ou un tuyau. Dans le doute, on décale le trou et on le note dans le compte rendu.
3Que faire si une armature a été coupée par erreur ?
Arrêtez le carottage et ne rebouchez pas tout de suite. Prenez une photo du trou et du fer coupé. Un ingénieur vérifie ensuite si l'élément reste suffisant ou s'il faut un renfort.
4Peut-on carotter un mur porteur en béton ?
Oui, dans la plupart des cas, si la position et la taille du trou sont compatibles avec le rôle du mur. Les zones proches d'un angle, d'une poutre ou d'un appui demandent une vérification. La détection permet ensuite d'éviter les fers.
5Qui commande la détection : l'entreprise ou le propriétaire ?
Les deux sont possibles. Souvent, l'entreprise de carottage la demande pour sécuriser son intervention. Un syndic ou un propriétaire peut aussi la commander avant de lancer les travaux.
6Que contient le compte rendu de détection ?
Il reprend chaque zone contrôlée, la profondeur scannée, une photo du marquage et les remarques utiles au carotteur, par exemple une gaine probable. Il sert de référence le jour du carottage.
