Abattre un mur porteur pour ouvrir une cuisine sur le séjour, agrandir une baie ou créer un grand volume : le projet fait rêver, mais il repose entièrement sur une pièce d’acier de quelques mètres, la poutre que tout le monde appelle « IPN ». Son choix, son dimensionnement et ses appuis relèvent d’un calcul d’ingénieur, pas d’une estimation de chantier. Voici tout ce qu’il faut savoir avant d’engager une ouverture de mur porteur.
IPN pour mur porteur : dimensions, pose et guide complet de l’ingénieur structure
Un IPN est une poutre métallique en forme de I installée au-dessus d’une ouverture pratiquée dans un mur porteur. Elle reprend les charges que le mur supportait (planchers, murs des étages, toiture) et les transmet à des appuis solides de part et d’autre de l’ouverture. Sa hauteur, son profil et ses appuis sont déterminés par une note de calcul établie par un bureau d’études structure.
À quoi sert un IPN dans un mur porteur ?
Un mur porteur n’est pas une simple cloison : il fait descendre jusqu’aux fondations le poids de tout ce qui se trouve au-dessus de lui. Lorsqu’on y découpe une ouverture, ce cheminement des charges est interrompu. La poutre métallique vient le rétablir : elle « enjambe » le vide et reporte les efforts sur ses deux extrémités. Avant tout projet, encore faut-il être certain de la nature du mur ; notre guide pour savoir si un mur est porteur détaille les indices à observer.
Le rôle de la poutre est double. Elle doit d’abord résister, c’est-à-dire supporter les charges sans se rompre ni se déformer de façon permanente. Elle doit ensuite rester suffisamment rigide : une poutre qui fléchit de quelques millimètres de trop suffit à fissurer les cloisons, les carrelages ou les enduits des étages supérieurs. C’est souvent ce second critère, la rigidité, qui dicte la taille finale du profilé.
IPN, IPE, HEA, HEB : quelle poutre choisir ?
Dans le langage courant, « IPN » désigne n’importe quelle poutre en acier. Sur le plan technique, il s’agit pourtant d’un profilé précis, et ce n’est pas toujours celui que l’ingénieur prescrit.
| Profilé | Forme | Usage courant |
|---|---|---|
| IPN | Poutre en I à ailes inclinées | Profilé historique, encore utilisé en rénovation |
| IPE | Poutre en I à ailes parallèles | Le plus prescrit aujourd’hui : plus léger à résistance égale, fixations plus simples |
| HEA | Poutre en H à ailes larges | Quand la hauteur disponible est limitée (plafonds bas, faux plafond réduit) |
| HEB | Poutre en H renforcée | Charges importantes ou grandes portées sous faible hauteur |
Le choix dépend du compromis entre hauteur disponible, charges à reprendre et portée. Un IPE plus haut sera souvent plus économique en acier ; un HEA plus trapu permettra de conserver une hauteur sous plafond confortable. Dans les grandes ouvertures, il est fréquent d’associer deux profilés côte à côte, reliés entre eux, pour reprendre un mur épais de pierre ou de brique. Ces arbitrages relèvent de l’étude de charpente métallique.
Comment l’ingénieur dimensionne un IPN
Il n’existe pas de tableau universel donnant « la bonne taille d’IPN » pour une ouverture donnée, et c’est précisément pour cette raison que le calcul est indispensable. Deux ouvertures de 3 mètres peuvent réclamer des poutres très différentes selon ce qu’elles portent. Le dimensionnement suit une démarche en quatre temps.
1. La descente de charges. L’ingénieur inventorie tout ce qui pèse sur la future poutre : poids propre des planchers et des murs situés au-dessus, charges d’exploitation (occupants, mobilier), toiture, neige, parfois charges ponctuelles apportées par un poteau ou une poutre existante. C’est l’étape fondatrice, détaillée dans notre page consacrée à la descente de charges.
2. La vérification en résistance. Le profilé doit supporter les efforts de flexion et de cisaillement avec les marges de sécurité imposées par les Eurocodes, notamment l’Eurocode 3 consacré aux structures en acier.
3. La vérification de la flèche. La déformation de la poutre sous charge doit rester sous une limite fixée en fraction de la portée ; cette limite est plus sévère lorsque la poutre porte une maçonnerie ou des cloisons fragiles. C’est ce critère qui fait souvent monter la taille du profilé.
4. La vérification des appuis. Les efforts concentrés aux extrémités de la poutre doivent pouvoir être encaissés par la maçonnerie, puis par les fondations. Nous y revenons plus bas, car c’est le point le plus souvent négligé.
On lit parfois qu’une poutre en acier doit avoir une hauteur égale à la portée divisée par 20. Cette règle empirique donne un ordre de grandeur utile pour se représenter le projet, mais elle ne tient compte ni des charges réelles, ni de la flèche admissible, ni des appuis : elle ne remplace en aucun cas un calcul de structure.
Les appuis : le point que l’on oublie trop souvent
Une poutre parfaitement dimensionnée ne sert à rien si elle repose sur des appuis incapables de reprendre les efforts. À chaque extrémité, la poutre concentre sur quelques dizaines de centimètres ce que le mur répartissait sur toute sa longueur. Selon la qualité de la maçonnerie, l’ingénieur peut prescrire des sommiers en béton armé pour répartir la charge, des poteaux maçonnés ou métalliques, voire un renforcement de fondation si le sol ou la semelle existante ne suffisent pas. La longueur d’appui de la poutre dans le mur fait elle aussi l’objet d’une vérification : plus la charge est forte et la maçonnerie fragile, plus elle doit être généreuse.
C’est sur les appuis que se jouent la plupart des désordres constatés après travaux : fissures en escalier sous la poutre, écrasement de briques anciennes, tassement d’un poteau posé sur un dallage non conçu pour cela. Un calcul sérieux ne s’arrête jamais à la poutre.

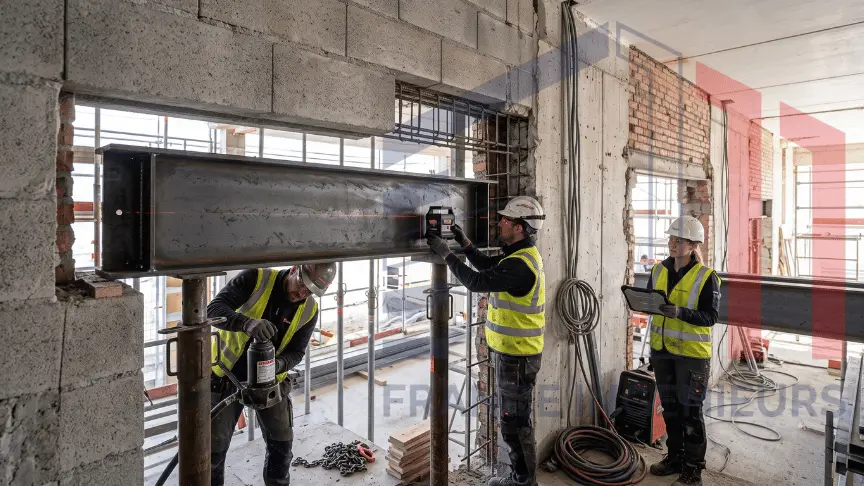

Les étapes de pose d’un IPN sur un mur porteur
La pose est réalisée par une entreprise qualifiée, sur la base des plans et de la note de calcul du bureau d’études. Le déroulé type est le suivant :
- Étaiement : des étais et des chevalements sont mis en place de part et d’autre du mur pour soutenir provisoirement les planchers et la maçonnerie supérieure.
- Réalisation des saignées : le mur est entaillé à la hauteur prévue pour loger la poutre, d’un côté puis de l’autre lorsqu’on pose deux profilés.
- Préparation des appuis : sommiers, poteaux ou renforts sont réalisés conformément aux plans.
- Mise en place et calage : la poutre est positionnée, puis bloquée contre la maçonnerie supérieure avec un mortier sans retrait, afin que la charge soit transmise sans jeu.
- Démolition de l’ouverture : une fois le calage durci, le mur situé sous la poutre est démoli.
- Désétaiement : les étais sont retirés progressivement, après le délai de prise prévu.
- Finitions : protection anticorrosion, encoffrement pour la protection au feu lorsqu’elle est exigée, puis habillage.
Cette chronologie montre pourquoi l’ouverture d’un mur porteur n’est pas un chantier à improviser : l’ordre des opérations fait partie intégrante de la sécurité de l’ouvrage.
Autorisations et obligations avant de poser un IPN
Techniquement réalisable ne veut pas dire librement réalisable. En copropriété, le mur porteur fait partie des parties communes : l’ouverture doit être autorisée par l’assemblée générale, qui demande généralement une étude de structure à l’appui de la demande. Notre article sur le financement d’une étude de structure en copropriété détaille cette démarche. Si l’ouverture modifie une façade, une déclaration préalable de travaux auprès de la mairie peut être nécessaire. Enfin, l’entreprise doit être couverte par une assurance décennale pour ce type d’ouvrage, et les assureurs comme les notaires demandent de plus en plus la note de calcul lors d’une vente.
IPN et mur porteur à Strasbourg et en Alsace : les spécificités locales
Le bâti strasbourgeois impose ses propres règles. Dans les immeubles de la Neustadt ou du centre historique, les planchers sont souvent en bois et les murs en pierre ou en brique ancienne, dont la résistance doit être vérifiée avant de leur confier des charges concentrées. Les maisons alsaciennes à colombages obéissent à une logique structurelle différente, où le pan de bois participe à la stabilité de l’ensemble. Enfin, l’agglomération se situe en zone de sismicité modérée : pour certains travaux, cette donnée entre dans les vérifications, comme le rappelle notre article sur l’attestation parasismique dans le Grand Est. Un bureau d’études qui connaît ces constructions sait où regarder.
Et le budget de votre projet ?
Le coût d’une ouverture avec IPN dépend de trop de paramètres pour être résumé honnêtement en un chiffre : largeur de l’ouverture, nature du mur, charges reprises, type d’appuis, accessibilité du chantier, finitions. Plutôt que des moyennes trompeuses, nous établissons une proposition sur la base de votre projet réel. Pour connaître le budget de votre étude, demandez votre devis gratuit : réponse sous 48 heures.
Les erreurs à éviter
La première erreur consiste à choisir la poutre « à l’œil » ou d’après le chantier du voisin : les charges ne sont jamais identiques. La deuxième est de négliger les appuis, à l’origine de la majorité des désordres. La troisième est de supprimer l’étaiement trop tôt, avant le durcissement du calage. La dernière, enfin, est de lancer les travaux sans document écrit : en cas de sinistre ou de revente, l’absence de note de calcul se paie cher.
Questions fréquentes sur l’IPN pour mur porteur
Quelle taille d’IPN pour une ouverture de 3 mètres ?
Il n’existe pas de réponse unique : la taille dépend des charges que le mur supporte (étages, planchers, toiture) et de la rigidité exigée. Deux ouvertures de 3 mètres peuvent nécessiter des profilés très différents. Seule une note de calcul permet de le déterminer.
Quelle différence entre un IPN et un IPE ?
L’IPN possède des ailes inclinées, l’IPE des ailes parallèles. À résistance égale, l’IPE est généralement plus léger et plus simple à fixer, c’est pourquoi il est aujourd’hui le plus prescrit, même si l’on continue à parler d’« IPN » par habitude.
Faut-il obligatoirement un bureau d’études pour poser un IPN ?
Aucune loi n’impose un bureau d’études dans tous les cas, mais en pratique la note de calcul est exigée par les copropriétés, les entreprises sérieuses et les assureurs. Elle constitue surtout la seule garantie que l’ouvrage est correctement dimensionné.
Combien de temps faut-il pour poser un IPN ?
La pose elle-même se déroule généralement sur quelques jours, auxquels s’ajoutent le temps de durcissement du calage et les finitions. L’étude préalable et, le cas échéant, l’autorisation de copropriété sont à anticiper en amont.
Peut-on poser un IPN dans une maison ancienne ?
Oui, à condition de vérifier la capacité des maçonneries anciennes à recevoir des charges concentrées. Pierre, brique ancienne ou pan de bois demandent souvent des appuis spécifiques, que le bureau d’études définit après examen sur place.
Combien coûte la pose d’un IPN ?
Le montant varie fortement selon l’ouverture, le mur et les appuis nécessaires. Pour obtenir une estimation adaptée à votre situation, le plus fiable est de demander un devis gratuit au bureau d’études, qui vous répond sous 48 heures.
