Un pan de bois dégradé par une infiltration d'eau perd sa capacité à porter : les poteaux et les poutres pourrissent de l'intérieur, les assemblages se desserrent, puis le mur se déforme et fissure. Ce désordre reste souvent caché sous un enduit ou un doublage jusqu'au jour où l'on ouvre.
Ce guide explique donc comment reconnaître le problème, ce que vérifie l'ingénieur et comment on renforce ou remplace les bois. Il s'appuie sur un cas réel dans la cage d'escalier d'un immeuble à Strasbourg. Pour un plancher plutôt qu'un mur, voyez notre article sur le plancher bois étayé.
L'essentiel en 30 secondes
- Un pan de bois est une ossature porteuse : poteaux, poutres et décharges.
- Une descente d'eau abîmée suffit à faire pourrir le bois en quelques années.
- On supprime d'abord l'arrivée d'eau, puis on remplace ou on renforce les pièces.
- Le calcul selon l'Eurocode 5 fixe les sections et les assemblages.
Qu'est-ce qu'un pan de bois, et pourquoi il porte
Un pan de bois est un mur à ossature en bois. Des poteaux verticaux, des poutres horizontales appelées sablières et des pièces inclinées, les décharges, forment un cadre. Un remplissage en torchis, en briques ou en plâtre ferme ensuite les vides. Dans les immeubles anciens d'Alsace, on le trouve en façade, mais aussi dans les murs intérieurs et les cages d'escalier.
Concrètement, ce cadre porte les planchers et les murs des étages. De plus, il assure le contreventement : les décharges empêchent le bâtiment de se déformer sous le vent. C'est pourquoi on ne supprime pas une pièce de pan de bois sans vérification. Notre article pour savoir si un mur est porteur détaille ces rôles.
Comment l'eau dégrade un pan de bois
1Une arrivée d'eau continue
Une descente d'eau pluviale fendue, un chéneau qui déborde ou un appui de fenêtre mal étanche mouillent le bois à chaque pluie. Ainsi, le bois ne sèche jamais complètement.
2La pourriture des pièces basses
Ensuite, l'eau descend par gravité. Les sablières basses, les pieds de poteaux et les assemblages s'abîment donc en premier.
3Le desserrage des assemblages
En effet, les tenons, les mortaises et les chevilles perdent leur tenue quand le bois se ramollit. Les pièces se désolidarisent alors et le cadre perd sa rigidité.
4La déformation, puis les fissures
Enfin, une poutre affaiblie fléchit sous la charge. L'enduit et les plafonds voisins fissurent, et les menuiseries peuvent coincer.
Les signes d'un pan de bois dégradé
Avant même d'ouvrir le mur, plusieurs indices doivent alerter. D'abord, une fissure au plafond ou dans l'enduit, près d'une descente d'eau ou d'une fenêtre. De même, une traverse qui fléchit au-dessus d'une baie, une fenêtre qui frotte ou un enduit qui sonne creux. Enfin, des taches d'humidité, des moisissures ou de la sciure au pied du mur.
N'attendez pas si
- la poutre au-dessus d'une fenêtre fléchit de façon visible ;
- un poteau sonne creux ou s'effrite au tournevis ;
- des fissures s'ouvrent près d'une descente d'eau ;
- une entreprise a déjà ouvert le mur et posé des étais.
Le diagnostic d'un pan de bois dégradé
D'abord, nous cherchons l'origine de l'eau, à l'extérieur comme à l'intérieur. Ensuite, nous dégageons le pan de bois par sondage manuel, aux endroits utiles. Nous relevons alors la section de chaque pièce, l'état des assemblages et la déformation des poutres.
Par ailleurs, nous repérons ce que porte chaque pièce : plancher, palier d'escalier, mur de l'étage. En effet, une poutre de palier ne travaille pas comme une traverse d'allège. Ainsi, ce relevé fixe la suite : remplacer, renforcer ou conserver. Ce travail fait partie de notre expertise structurelle.
Renforcer ou remplacer un pan de bois dégradé
Remplacer à l'identique
Quand une pièce a perdu sa résistance, on la remplace par une pièce neuve de même section. On garde ainsi le fonctionnement d'origine du cadre. Ensuite, les nouvelles pièces se lient aux anciennes par des assemblages calculés.
Doubler une pièce conservée
Une poutre encore saine mais affaiblie peut être conservée et doublée par une pièce neuve. Dans ce cas, des vis à filetage total relient les deux bois, qui travaillent ensemble. Le calcul vérifie donc chaque section, mais aussi les fixations.
Rigidifier les jonctions
Aux angles et aux jonctions de poutres, des équerres ou des platines métalliques remplacent les assemblages abîmés. De plus, elles limitent la déformation différée de la structure dans le temps.
Refermer les vides
Enfin, on remplit les vides de la maçonnerie, par exemple en briques pleines, avant de refaire l'enduit. Ainsi, le remplissage reste solidaire du cadre.
| Situation | Solution courante | Point de vigilance |
|---|---|---|
| Pièce pourrie | Remplacement à l'identique | Assemblage aux pièces voisines |
| Pièce affaiblie mais saine | Doublage par une pièce neuve | Calcul des fixations |
| Assemblage desserré | Équerre ou platine métallique | Protection contre la corrosion |
| Vides dans le remplissage | Briques pleines, puis enduit | Arrivée d'eau supprimée |
Ce que vérifie l'ingénieur
Nous établissons les charges selon la NF EN 1990 et la NF EN 1991-1-1. Ensuite, nous dimensionnons les bois selon la NF EN 1995-1-1, avec une classe de résistance au sens de la NF EN 338. Puis le calcul contrôle la flexion et le cisaillement de chaque pièce, puis la résistance des fixations, et enfin la flèche, fluage compris. Ce calcul fait partie de notre étude de structure bois.
Cas réel : pan de bois dégradé dans une cage d'escalier à Strasbourg
Le contexte

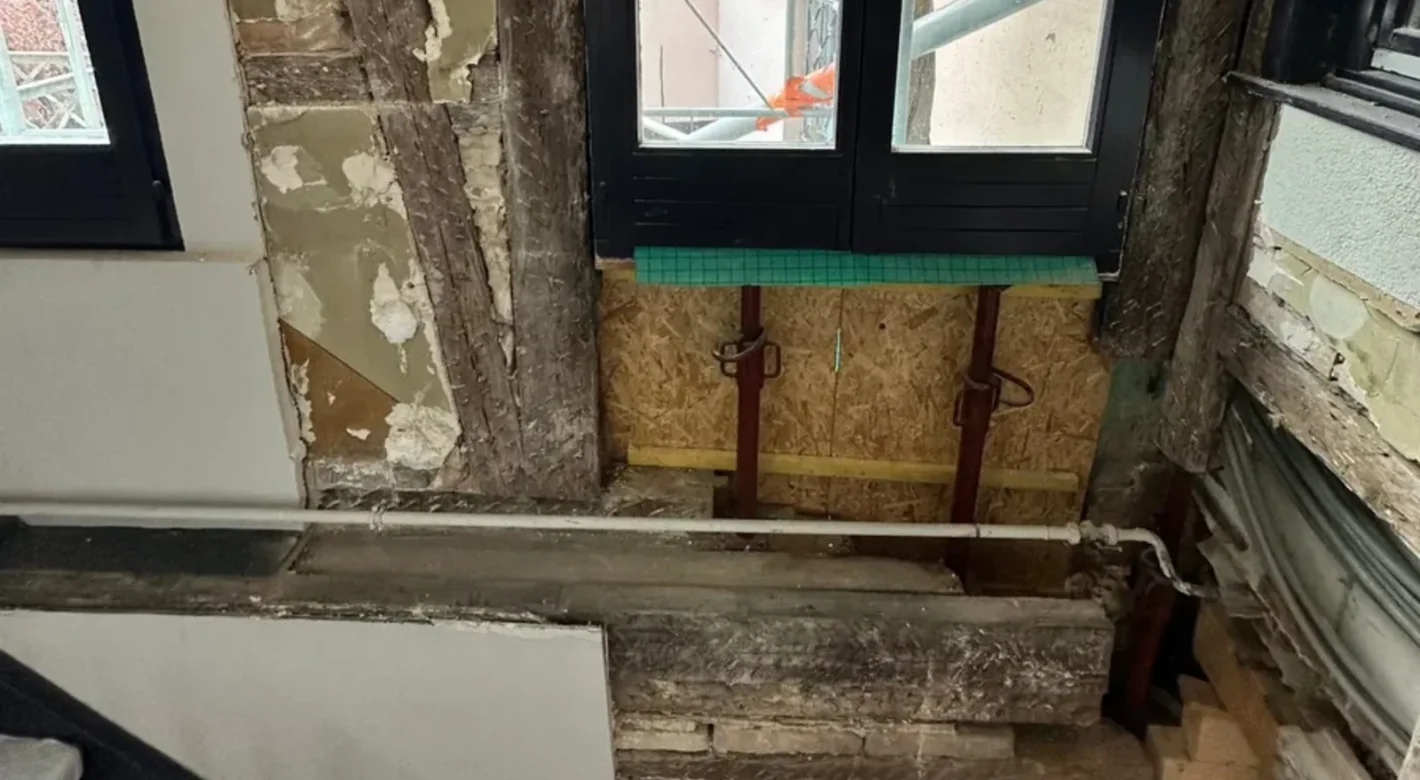

En janvier 2024, nous sommes intervenus dans un immeuble ancien à Strasbourg. Une descente d'eau pluviale endommagée avait laissé l'eau s'infiltrer dans le pan de bois de la cage d'escalier. Nous avons alors dégagé les bois par un sondage manuel.
Le constat

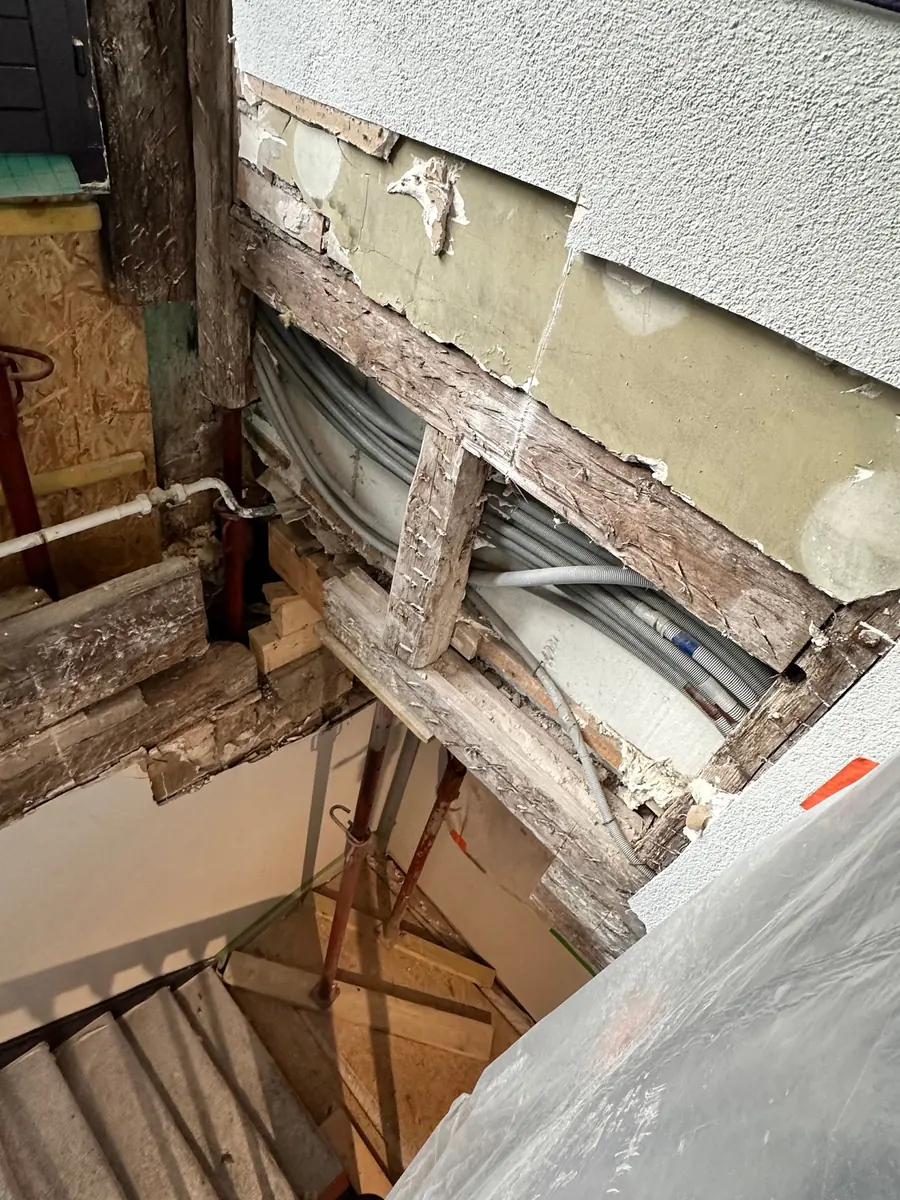

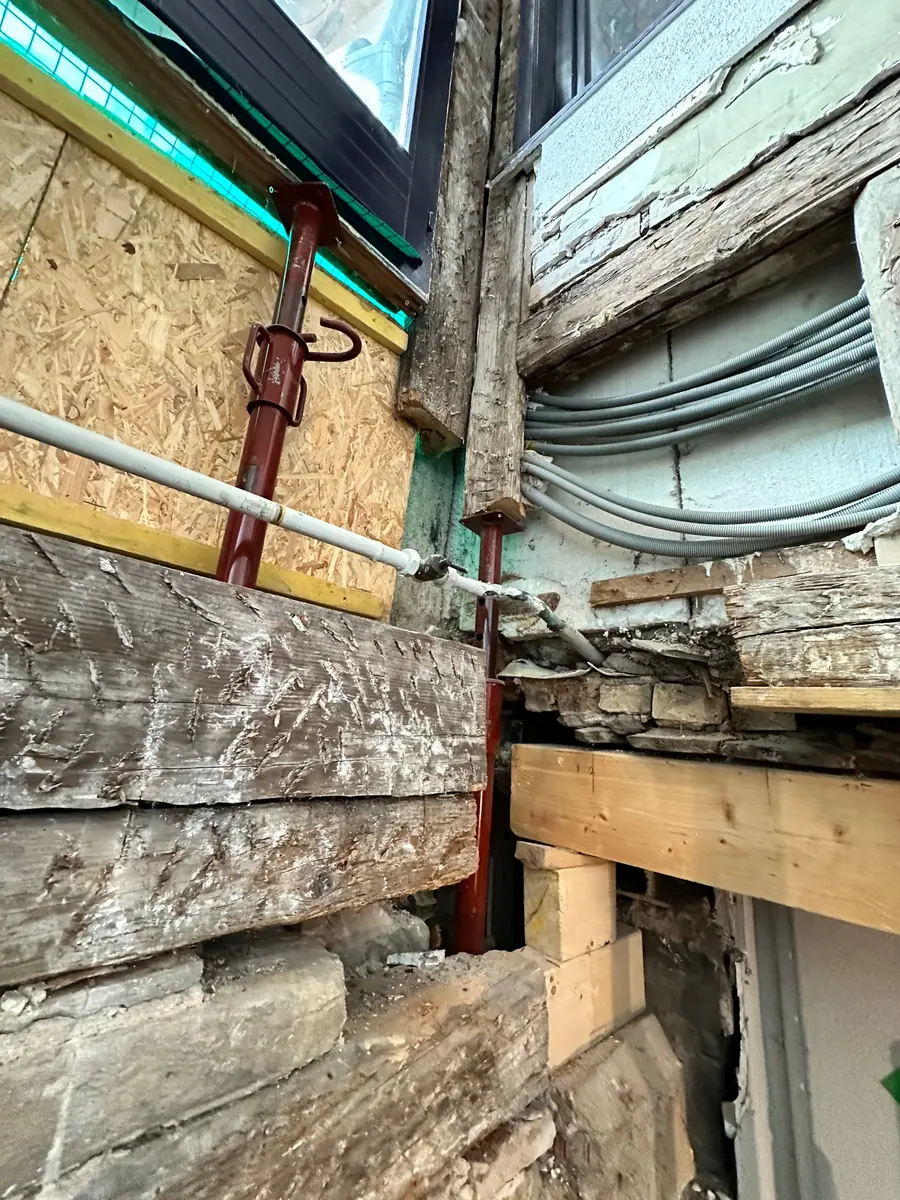

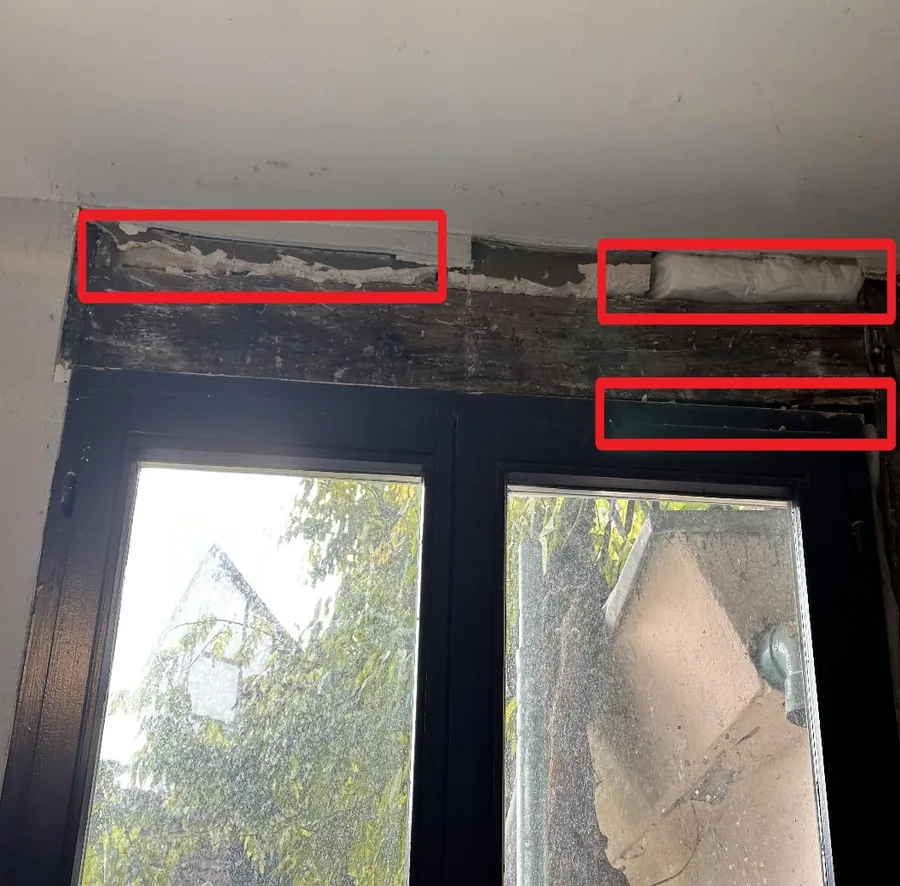

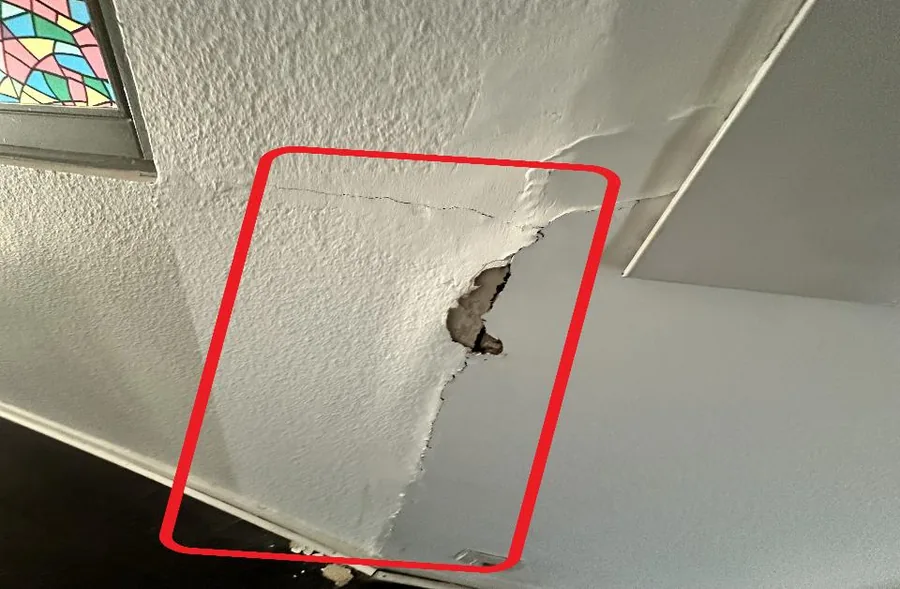

Dans une zone du mur, les poutres et les poteaux étaient entièrement attaqués, tout comme leurs liaisons. De plus, au-dessus de la fenêtre, la poutre montrait une déformation visible. Par ailleurs, des fissures apparaissaient à l'intérieur, à cause de cette déformation et de la désolidarisation des poteaux.
Côté façade : reconstruire le cadre

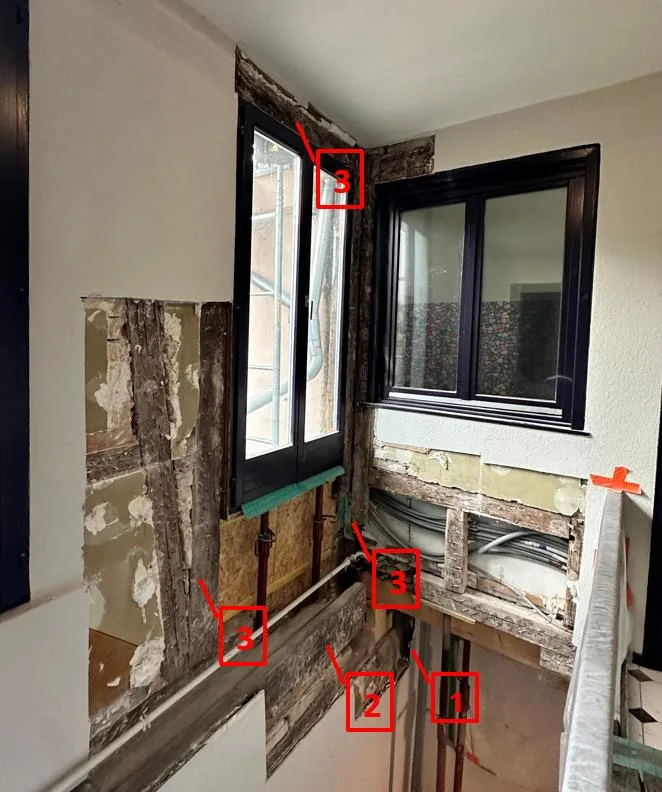

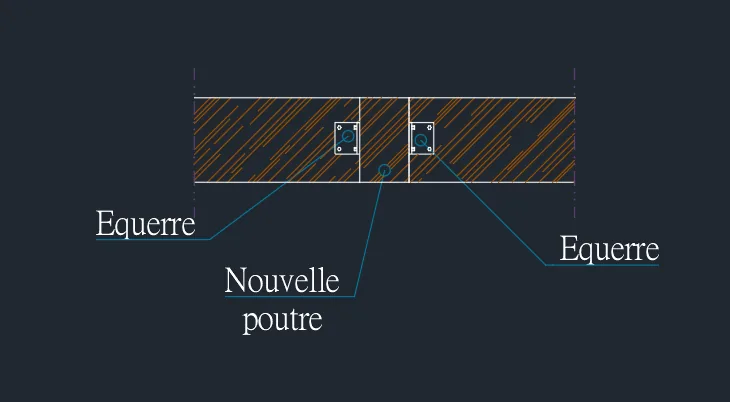

Nous avons défini trois étapes. D'abord, remplir les vides de la maçonnerie en briques pleines. Ensuite, remplacer la partie coupée de la poutre dégradée par une poutre neuve. Enfin, déposer puis reposer la poutre et les poteaux à l'identique. Pour rigidifier l'ensemble, nous avons prévu des assemblages en équerre à la jonction des trois poutres et entre les deux poteaux d'angle.
Côté logement : conserver et doubler la poutre de palier

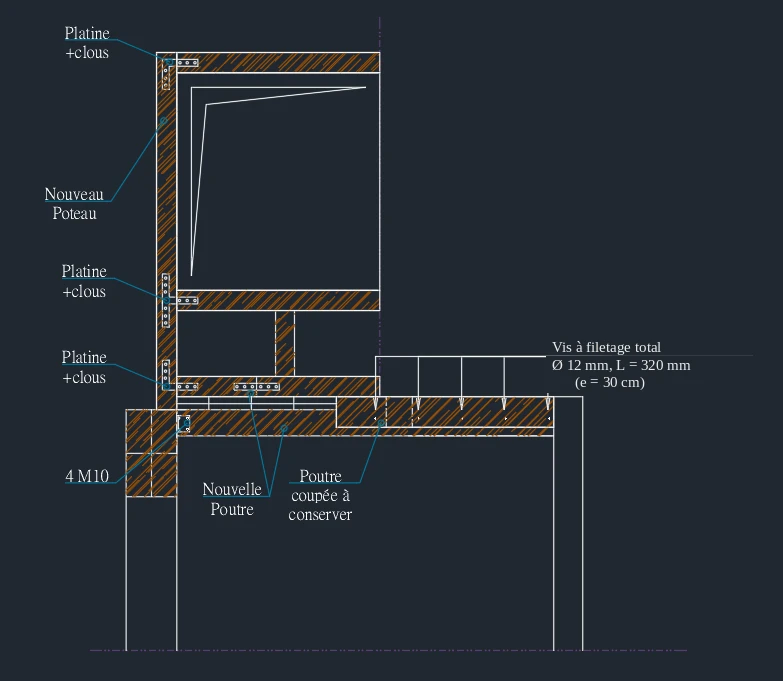

De ce côté, nous avons choisi de conserver la poutre de palier de l'escalier et de la fixer à une nouvelle poutre, avec une fixation tous les 30 cm environ. En revanche, un poteau identique remplace l'ancien poteau, relié aux éléments existants par des platines clouées.
Le calcul de la poutre doublée
Nous avons vérifié la poutre doublée selon la NF EN 1995-1-1. Ainsi, la poutre existante, en C24, mesure 19 × 21 cm. Ensuite, une pièce neuve de 14 × 18 cm, également en C24, la double sur 2,60 m de portée. Enfin, des vis à filetage total de 12 mm de diamètre et 320 mm de long relient les deux bois.
Sous une charge permanente de 6,0 kN/m et une charge variable de 4,0 kN/m, la poutre existante travaille à 50 % de sa résistance en flexion, et la pièce neuve à 43 %. De même, les fixations travaillent à 65 % de leur résistance. Enfin, la flèche finale atteint 0,40 cm, sous la limite de L/125 retenue pour cette étude.
| Vérification | Résultat | Taux |
|---|---|---|
| Flexion de la poutre existante | 5,58 N/mm² | 0,50 |
| Flexion de la pièce neuve | 4,78 N/mm² | 0,43 |
| Cisaillement de la poutre existante | 0,67 N/mm² | 0,36 |
| Fixations | 2,78 kN par vis | 0,65 |
| Flèche finale | 0,40 cm | limite L/125 |
Pendant les travaux

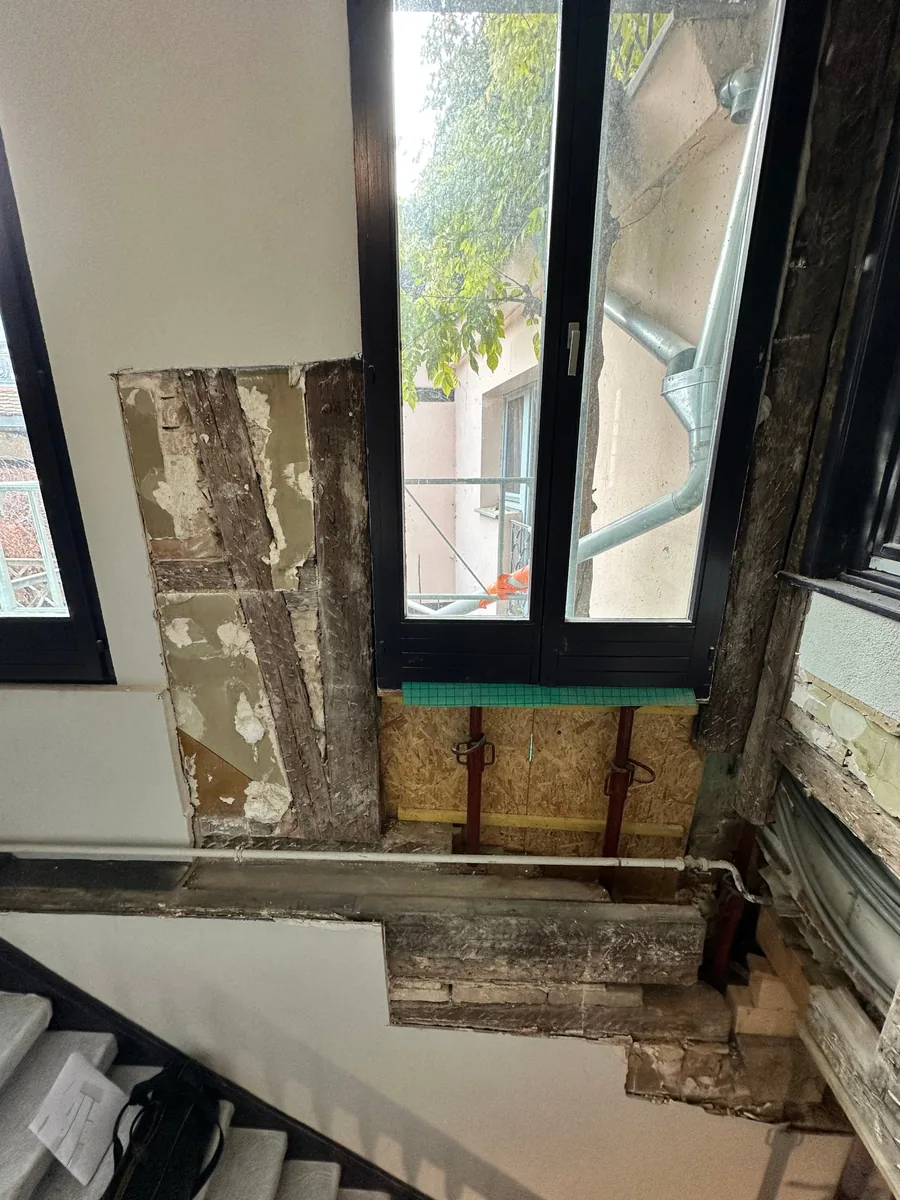

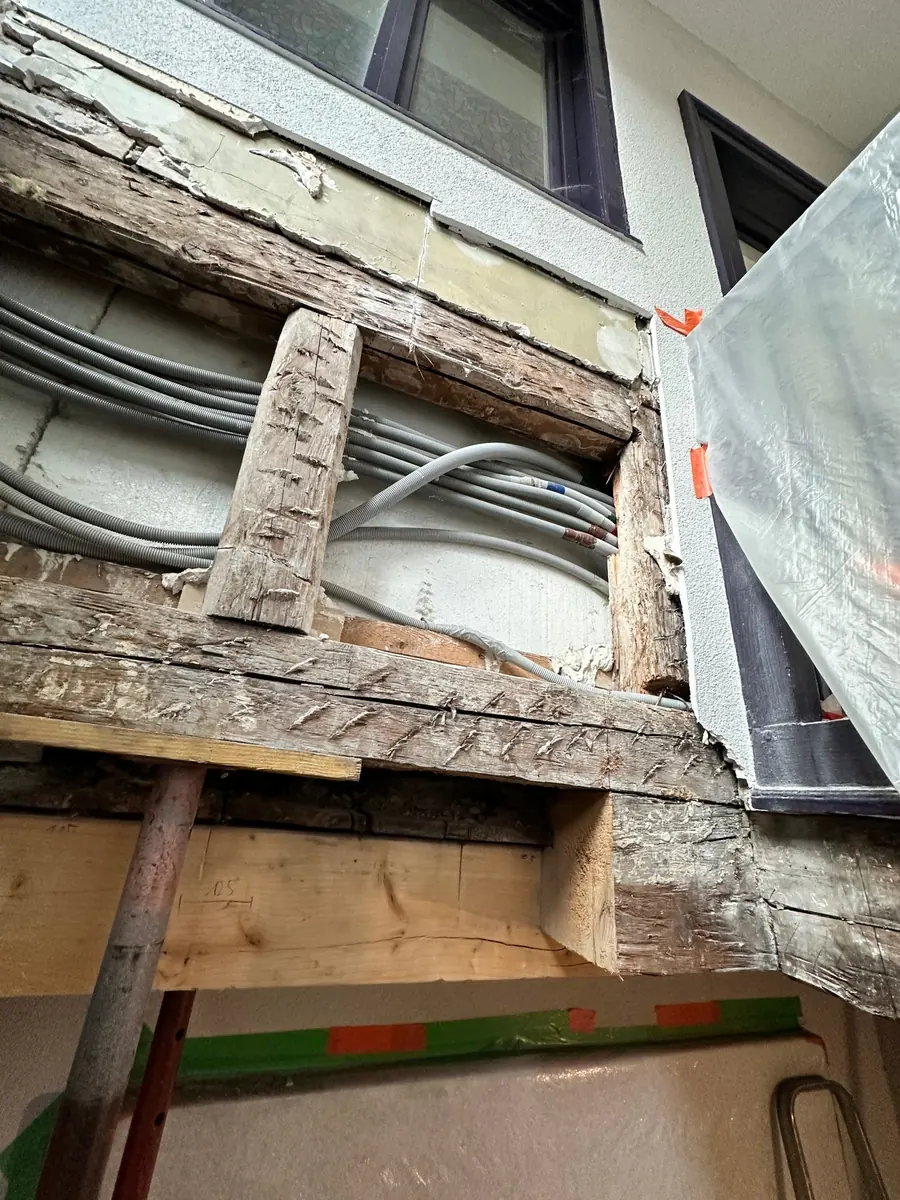

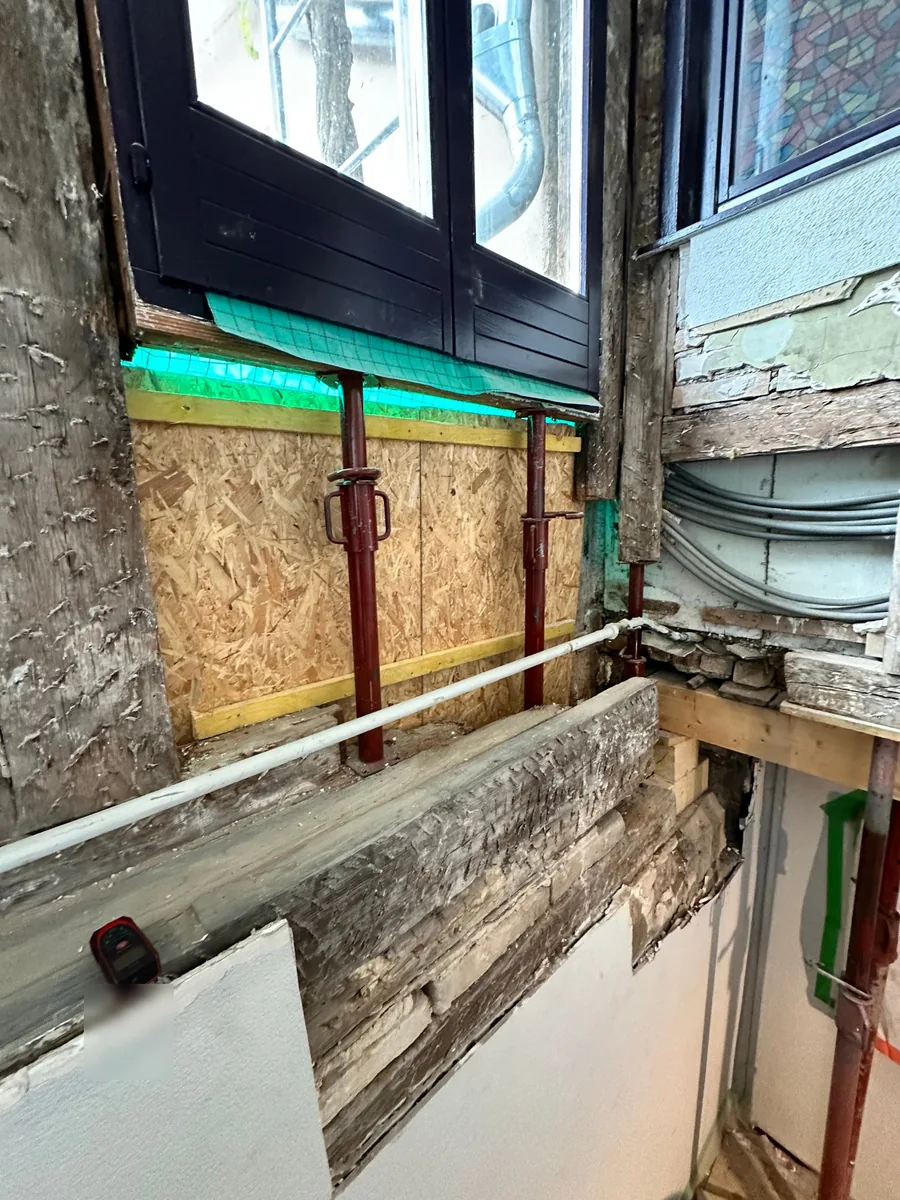

Les photos de chantier montrent le pan de bois ouvert, soutenu par des étais sous l'allège, puis une pièce de bois neuve mise en place sous l'ancienne poutre. Nous avons également conseillé de traiter la descente d'eau, sans quoi le bois neuf se dégraderait à son tour.
Un pan de bois abîmé par l'eau ?
Nous sondons les bois, calculons le renforcement et détaillons les assemblages pour l'entreprise.
Ou par e-mail : contact@france-ingenieurs.com
Questions fréquentes sur le pan de bois dégradé
01Peut-on réparer un pan de bois sans tout démonter ?
Oui, le plus souvent. On remplace seulement les pièces dégradées et on conserve les pièces saines, au besoin doublées. Un étaiement soutient la zone pendant les travaux.
02Faut-il remplacer les bois par la même section ?
En général, oui, pour garder le fonctionnement d'origine du cadre. Le calcul peut cependant justifier une autre section ou un doublage, selon ce que porte la pièce.
03Une pièce de bois humide est-elle forcément perdue ?
Non. Un bois mouillé puis séché peut garder une section saine suffisante. C'est le sondage qui permet de trancher. En revanche, une pièce pourrie à cœur doit être remplacée.
04Quelles fixations utiliser pour doubler une poutre ?
On utilise souvent des vis à filetage total ou des boulons, selon les efforts et l'accès. Le calcul fixe leur diamètre, leur longueur et leur espacement.
05Pourquoi traiter la descente d'eau avant les bois ?
Parce que l'eau est la cause. Sans réparation de la descente ou de l'étanchéité, le bois neuf pourrirait à son tour en quelques années.
06Qui finance les travaux dans une copropriété ?
Le pan de bois d'une cage d'escalier fait en général partie des parties communes. Les travaux relèvent alors de la copropriété, sur décision de l'assemblée générale.
